В зависимости от объема автоматизации для дизель-генераторов установлены три степени автоматизации. Наибольший интерес представляют системы ДАУ основными и аварийными дизель-генераторами, охватывающие главную часть объемов автоматизации.
На судах отечественной постройки эксплуатируются различные системы ДАУ судовыми дизель-генераторами (ДАУ 7Д12, ДАУ 6Д50А, ДАУ СДГ-Т и др.).
Широко применяют на судах современной постройки систему ДАУ СДГ-Т, предназначенную для дистанционного автоматизированного управления судовыми дизель-генераторами переменного и постоянного тока мощностью 100—1000 кВт. Эта система, выполненная на унифицированных электрических элементах, обеспечивает выполнение следующих операций:
- автоматическое поддержание дизеля в состоянии горячего резерва;
- автоматические пуск и остановку дизель-генератора;
- дистанционные пуск и остановку дизель-генератора;
- автоматическую защиту дизель-генератора путем его остановки при возникновении аварийных состояний;
- сигнализацию о состоянии дизель-генератора;
- встроенный функциональный контроль исправности.

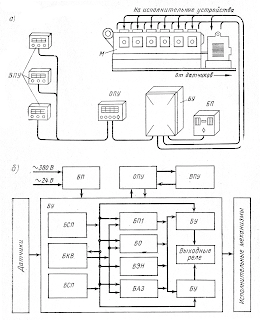

Рис. 1. Система СДГ-Т
На ОПУ установлены элементы управления системой и табло световой сигнализации; ВПУ частично дублирует ОПУ; БУ содержит логические функциональные блоки, выходные устройства, коммутационные элементы для приема сигналов ОПУ, ВПУ, датчиков выдачи сигналов на исполнительные устройства, сигналов на электростанцию и ЦПУ.
Датчики, устанавливаемые на дизеле М и его системах, обеспечивают контроль за давлением и температурой масла, давлением и температурой охлаждающей воды, частотой вращения дизеля.
Функциональная схема системы представлена на рис. 1, б. Логическая схема БУ состоит из следующих функциональных блоков: двух блоков стабилизированного питания БСП, блока пуска БП1, блока остановки БО, блока неотключаемых элементов БСП, блока аварийных защит БАЗ, блока контроля времени БКВ, двух блоков усилителей БУ. Функциональные блоки выполнены на транзисторных логических элементах с выходом на устройства автоматики через контактные реле.
К исполнительным устройствам и механизмам системы относятся: насосы масляной системы, системы охлаждения и подогрева; электродвигатель регулятора скорости; электромагнитные клапаны топливной системы, системы аварийной остановки, воздушного пуска, предварительного подогрева.
Система обеспечивает несколько вариантов ее использования для управления различными типами судовых дизель-генераторов.
Работа ДАУ для дизель-генераторного агрегата
Рассмотрим в упрощенном виде работу системы для дизель-генераторного агрегата типа ДГР 300/500-2. По сигналу на пуск (с пульта управления или от внешнего импульса) включается электромагнит пускового клапана прокрутки (ЭМПКП). Серводвигатель включается на систему ДАУ и устанавливает топливную рейку в положение минимально устойчивой частоты вращения. В этом положении топливная рейка через конечный выключатель отключает серводвигатель. По сигналу датчика прокрутки отключается электромагнит и включается насос прокачивания масла.
При включении насоса включается механизм контроля времени прокачивания. По сигналу датчика давления масла отключается механизм контроля времени прокачивания масла, включается электромагнит пускового воздуха и механизм контроля времени пуска воздуха. По сигналу датчика первой уставки скорости отключается насос прокачивания масла, электромагнит, механизм контроля времени пуска воздуха и включается насос забортной воды охлаждения дизеля.
Если через определенное время давление масла не достигнет нужной уставки или дизель не выйдет на минимально установленную частоту вращения, то выдается сигнал о несостоявшемся пуске. При этом система возвращается в исходное состояние и выдает сигнал на повторный запуск.
В случае удавшегося запуска двигатель прогревается на минимально устойчивой частоте вращения. При достижении температуры воды и масла уставок срабатывания соответствующих датчиков включается серводвигатель в сторону увеличения частоты вращения дизеля.
При выходе на номинальную частоту вращения срабатывает конечный выключатель КВВ и датчик второй уставки скорости ДСВ2. Конечный выключатель КВВ отключает серводвигатель, система выдает сигнал на включение нагрузки или синхронизатора. С включением нагрузки система отключается и загорается табло «Нагрузка включена».
По сигналу на остановку (с пульта управления, или по внешнему импульсу) блок остановки отключает нагрузку и включает серводвигатель на уменьшение частоты вращения дизеля до уставки КВН. При снижении частоты вращения ниже уставки датчик ДСВ1 отключает насос НЗВ, дизель останавливается и схема подготавливается к очередному пуску.
